在變壓器出廠檢驗中，由于磕碰或治具擠壓的影響，很多變壓器磁芯都存在缺塊的現象。變壓器磁芯掉塊，到底有什么影響？本篇就來談?wù)勏嚓P(guān)內容。

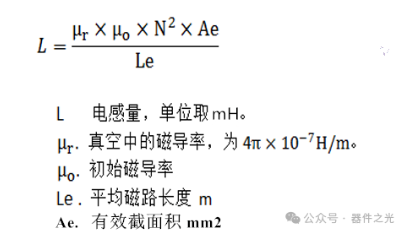

我們知道：在變壓器中，磁芯其主要作用是提供磁路，使得變壓器可以高效傳遞能量。這個在電感量的計算公式中，也能很好地體現出來：

一般地，我們把空氣的磁導率當作1，而磁芯磁導率，最低都可以達到幾十，很多常常可以達到幾千，甚至幾萬。

這樣來看，有磁芯的變壓器，電感量大大提升，儲存及傳遞的能量也可以隨之提高，其傳遞的效率，也會在一定程度上得到提高。

另外，變壓器磁芯對于整個變壓器產品有一定的結構支撐作用，有助于保持變壓器的穩定性，減少噪音和振動。

如果變壓器磁芯發生缺塊，將會影響正常磁路的傳輸。磁芯缺塊后，原先的磁芯那部分變成了空氣，從而導致磁阻增加，效率下降，嚴重的情況下甚至導致感量下降，直接危害整機的正常運行。

也有些變壓器磁芯缺塊，在整機長期運行的情況下，磁芯內部（未掉塊部分）微裂紋的加速擴展，從而導致整個變壓器損耗變大，溫升變高，進而導致炸機現象的發生。

這樣來看，變壓器磁芯缺塊不僅僅影響性能，還對變壓器的性能和可靠性有影響。就目前而言，很多廠家磁芯掉塊的外觀標準為：一處掉塊面積不超過磁芯整面面積的3%，兩處或兩處以上不超過5%。

也有部分廠家有一些差別，這里不再詳細贅述。其實質是廠家設計余量的不同，導致了管控標準的不同。

比起標準，我們認為變壓器磁芯掉塊的原因，顯得更加重要。尤其是外力的影響，導致的不僅僅是變壓器磁芯表面的掉塊，還可能導致變壓器磁芯內部的裂紋，此時的風險就無法簡單評估了。

這種情況下，導致的變壓器發生磁芯掉塊，更加值得我們重視和關注。
